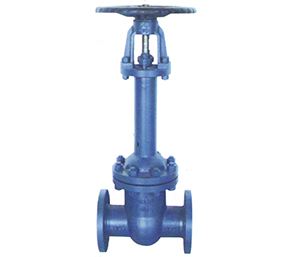

美標（國標）波紋管截止閥

發布日期：2018-06-06    點擊數：

立即咨詢

工程應用

波紋管閘閥適用于公稱壓力：PN1.6~4.4Mpa/150LB~800LB，工作溫度-29~425°C的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質啟閉裝置。

特點

低流阻，良好的流通性

自對中閥桿軸承啟閉靈活

雙波紋管密封設計

結構長度較短

啟閉力矩小，開閉較省力

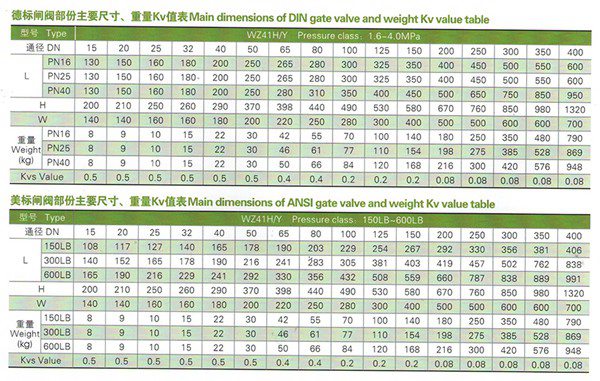

技術規范（美標/德標）

驅動方式：手動/電動/氣動

結構形式：BB-BG-OS&Y

設計標準：DIN3352 API6D API600

結構長度標準：DIN3202-F1 ASME B16.10

連接法蘭標準：DIN2543-2545 ASME B16.5

對焊鏈接標準：DIN3239 DIN EN12627-4 ASME B16.25

試驗和檢驗標準：DIN3230 API598 API6D
