氣動薄膜截止閥

發布日期：2018-06-06    點擊數：

立即咨詢

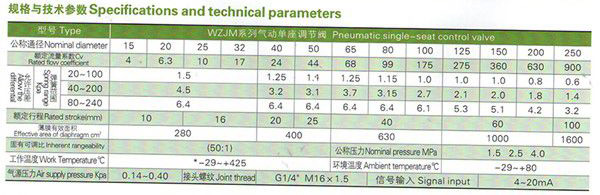

技術規范(德標)

驅動方式，手動/電動/氣動

結構形式:BB-BG-0SY

設計標準:DIM3356-82

結構長度標準:DIN3202-F1

連接法蘭標準:DIM2543-2545

對焊連接標準:DIN3239 DIN EN 12627-4

概述

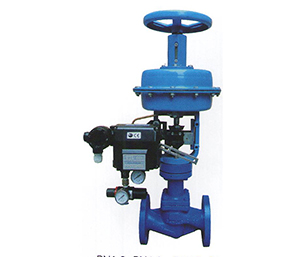

WZJM系列精小型氣動薄膜調節閥是我廠吸收國內外技術開發的符合IEC標準的新一代執行器，由多彈黃可調零執行機構和低流阻套筒、無下蓋單座調節閥組成。重心低、抗腐性好，安裝簡便;性能指標比同類產品好，廣泛用于化工、石油、輕工、電站、冶金等工業生產自控系統中。

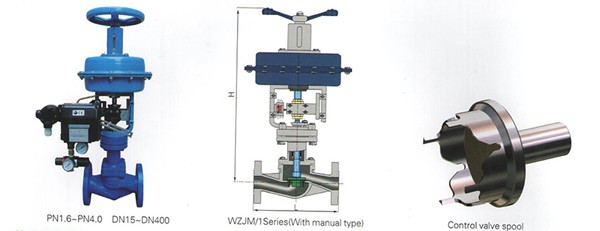

結構原理、結構

接受調節器標準電信號(經電-氣定位器或電-氣轉換器)輸出的控制信號壓力，改變閥門開度，以改變被調介質的流量，使流量、壓力、溫度和液位等參數得到調節，實現生產過程自動化。

外來的氣動壓力信號輸入薄膜室后，此壓力作用在膜片上產生推力，此推力壓綿彈簧組，此使推桿移動而帶動兩桿使閥芯開(關)，直至推力與彈簧組被壓縮后的反力平衡而穩定在行程的某個位置上為止。依照上述源理可知，閥芯位移與輸入壓力信號具有一定的比例關系。

注章:WZJM/1系列在沒有氣源時利用氣缸上部的手輪-手動打開，氣源控制于輪在關閉狀態
